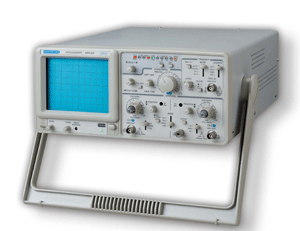

麦创电子 MATRIX模拟示波器MDS-620

  • 仪器名称：模拟示波器
  • 仪器品牌：麦创电子 MATRIX
  • 仪器型号：MDS-620
  • 送货时间：48小时内
  • 标准价格：不详
  • 本站售价：洽询
  • 关键参数：双通道 20MHz， 高灵敏度 1mV/DIV； 最高采样率为20MS/s ；高亮度、内刻度东芝示波管 ；内置 RS-232接口，便于和计算机通讯．
加入购物车 加入收藏夹 无软件下载 无资料下载 厂商介绍

性能参数介绍

下载说明

软件下载:     无

资料下载:     无

产品介绍

  功能特点：

■ 双通道 20MHz
■ 高灵敏度 1mV/DIV
■ Z轴调制输入功能
■ CH1信号输出功能
■ 扫描扩展 ×10功能
■ TV同步、X-Y方式
■ 高亮度、内刻度东芝示波管
■ 最高采样率为 20MS/s
■ 存储深度： 1K×2通道+1K×2（参考存储器）
■ 具有预置触发功能，可观察到触发以前的信号
■ 双通道波形 +双参考波形显示，可同时存四踪波形
■ 最慢扫速可达 10s/DIV，可定量测量超低频信号
■ 可测量并显示单次、非周期信号
■ 内置 RS-232接口，便于和计算机通讯 通
■ 用示波器、慢扫描示波器、存储示波器三合为一
■ 高性价比
MDS-620 数字状态下的技术指标
  ■ 垂直系统
■ 垂直分辨率： 8bit, 28 点 /DIV
■ 精度： ± 3% ± 0.4mm( × 5MAG: ± 5% ± 0.4mm)
■ 有效存储带宽： DC~8MHz( × 5MAG:DC~7MHz), -3dB, 正弦插值
■ 插值方式： SIN/LINE

■ 水平系统
■ 最大采样速率： 20MS/s
■ 水平分辨率： 10bit, 100 点 /DIV
■ 扫描时间因数： 0.2 μ s/DIV~10s/DIV( × 10MAG:1s/DIV~20ns/DIV)
■ 扫描方式： AUTO 、 NORM 、 ROLL
■ 保存波形扩展倍率： ≤ 100 倍
■ 触发：预置触发点 2DIV 、 5DIV 、 8DIV

■ 采集系统
■ 双通道采集方式： 10s/DIV~0.5 μ s/DIV:CHOP;0.2ms/DIV~0.2 μ s/DIV:ALT
■ 每通道采样长度： 1024Byte/CH

■ 显示系统
■ 观察时间： 0.2 s ~ 5s
■ 显示存储器： 1024Byte×2
■ 参考存储器： 1024Byte×2
■ RS232接口：传输速率19200
MDS-620 模拟状态下的技术指标


■ 垂直系统
■ 灵敏度： 5mV~5V/DIV, 按 1-2-5 顺序分 10 档
■ 精度微调灵敏度： ≤ 3% （ × 5 MAG: ≤ 5% ） 1/2.5 或小于面板指示刻度
■ 频宽： DC~20MHz( × 5 MAG:DC~7MHz) 交流耦合：小于 10Hz ( 对于 100KHz 8DIV 频响 -3dB)
■ 上升时间：约 17.5nS( × 5 MAG: 约 50nS)
■ 输入阻抗：约 1M Ω /25Pf
■ 方波特性：前冲： ≤ 5%( 在 10mV/DIV 范围内 ) 其它失真：在该值上加 5%
■ DC 平衡移动： 5mV~5V/DIV: ± 0.5DIV, 1mV~2mV/DIV ± 2.0DIV
■ 线性：当波形在格子中心垂直移动时（ 2DIV ）幅度变化 ＜ ± 0.1DIV
■ 垂直模式： CH1: 通道 1 ； CH2: 通道 2 ； DUAL: 通道 1 与通道 2 同时显示，任何扫描速度可择交替或断续方式； ADD: 通道 1 与通道 2 做代数相加
■ 断续重复频率：约 250KHz
■ 输入耦合： AC GND DC
■ 最大输入电压： 300V 峰峰值（ AC: 频率 ≤ 1KHz ） ; 当探头设置在 1 ： 1 时最大有效读出值为 0Vpp （ 14Vrms 正弦波形）；当探头设置在 10 ： 1 时最大有效读出值为 400Vpp(140Vrms 正 波形 )
■ 共模抑制比：在 50KHz 正弦波时 ＞ 50 ： 1 （设定 CH1 和 CH2 的灵敏度在相同的情况下）
■ 两通道之间的绝缘（在 5mV/DIV 范围）： ＞ 1000 ： 1 50KHz; ＞ 30:1 20MHz
■ CH1 信号输出：最小 20mV/DIV(50 Ω 输出频宽 50Hz~5MHz)
■ CH2 INV BAL：平衡点变化率 ≤ 1DIV( 对应于刻度中心 )

■ 触发
■ 触发信号源： CH1,CH2,LINE,EXT( 在 DUAL 或 ADD 模式时， CH1 、 CH2 仅可选用一个，在 LT 模式时，如果 TRIG.ALT 的开关按下，可以用两个不同信号的交替触发 )
■ 耦合： AC:20Hz 到整个频段
■ 极性： +/-
■ 灵敏度： 20Hz~2MHz: 0.5DIV TRIG-ALT: 2DIV EXT: 200mV; 2~20MHz:1.5DIV; TRIG-ALT: 3DIV EXT:800mV;
■ TV: 同步脉冲 ＞ 1DIV(EXT:1V)
■ 触发模式： AUTO: 自动； NORM: 常态；电视场 : ；电视行：
（仅当同步信号为负脉冲时，方可同步电视场和电视行）
■ 外触发模式信号：输入阻抗约 1M Ω /25pF;
最大输入电压 300V(DC+AC 峰值 )AC 频率不大于 1KHz

■ 水平系统
■ 扫描时间： 0.2 μ Sec~0.5Sec/DIV, 按 1-2-5 顺序分 20 档
■ 精度： ± 3%
■ 微调： ≤ 1/2.5 面板指示刻度
■ 扫描扩展： 10 倍
■ × 10MAG 扫描时间精度： ±5 %(20nSec~50nSec 未校正 )
■ 线性： ± 3%, × 10MAG: ±5 %(20nSec~50nSec 未校正 ) 由 × 10MAG 引起的位移：在 CRT 中心小于 2DIV

■ X-Y 模式
■ 灵敏度：同垂直轴
■ 频宽： DC~500KHz
■ X-Y 相位差：小于或等于 3 o (DC~50KHz 之间 )

■ Z 轴
■ 灵敏度： 5Vp-p
■ 频宽： DC~2MHz
■ 输入阻抗：约 47K Ω
■ 最大输入电压： 30V(DC+AC 峰值 ,AC 频率小于或等于 1KHz)

■ 校正信号
■ 波形：方波
■ 频率：约 1KHz
■ 占空比：小于 48:52
■ 输出电压： 2Vp-p ± 2%
■ 输出阻抗：约 1K Ω

■ CRT 示波管
■ 型号： 6 英寸，矩形，内部刻度
■ 磷光粉规格： P31
■ 加速极电压：约 2KV(20MHz)
■ 有效屏幕面积： 8 × 10DIV[1DIV=10mm(0.39in)]
■ 刻度：内部
■ 轨迹旋转：面板可调



电源标准

    电源标准: AC 220V / 50Hz

标准配置

主机一台,电源线一根,示波器探头1对,合格证一份，保修卡一份,说明书一本.

标准证书

  CE

GB/T19001-2000----ISO9001:2000
