产品介绍

特性

［说明］

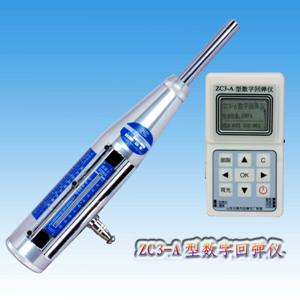

      ZC3-A型数字回弹仪是由中国国家行业标准《回弹法检测混凝土抗压强度技术规程》GB/T23-2001（以下简称规程）的参编单位回弹仪厂精心研制，具有自主知识产权并荣获二项国家专利（ZL03200681.0、200520001968.2）并可以在检定器上进行检定，完全符合回弹仪国家检定技术规程《JJG817-93》的要求，适用于各类建筑工程中C10-C60混凝土抗压强度的无损检测。

         ZC3-A型数字回弹仪由数字回弹仪主机、回弹仪单机传感器、电脑数据处理软件、现场打印机和适配电源盒（选配）组成。本机具有自动记录、自动存储、自动计算、自动数据处理功能，大幅提高了检验检测、数据计算处理、报告编制的工作效率，降低了检测人员的劳动强度，体现了回弹检测的科学性、先进性、公正性和准确性。

［特点］

   数据采集光栅系统：采用具有自主知识产权的高精尖的非接触式光电测量栅技术的回弹仪位移传感器指针滑块无任何导线连接方便用户进行检定、维护和更换，使用寿命更长，不易损坏；完全避免电阻式位移传感器容易发生机械磨损，数值不稳定的弊端，完全满足检测数据的准确性。

   游标指示系统：机械回弹仪无遮挡滑块游标示值，和数字主机完全统一，方便随时相互校验，避免出现误差，可以和传统机械式回弹仪一样在回弹仪专用检定器上进行检定。

   现场打印功能：选配野外电源和便携式打印机可以随时进行原始回弹值、测区强度值的打印。特别适合现场会议、政府部门组织的工程质量检测，各职权部门进行的监督抽查等。

   随机赠送计算机数据处理软件：随机免费赠送计算机数据处理软件，在现场检测数据采集完成后，数字主机通过R232通讯电缆高速传送到计算机后，可以立即生成检测报告，软件终生免费升级；我厂为了更好的方便客户，可以根据全国各地检测机构不同的报表样式进行个性化设计，完全适应所有用户的打印需求。

   完善的参数设置：在复杂的构件中（如杯形基础构件）每个测区都可以设置任意角度和任意测面。在回弹检测过程中，可以根据实际的构建情况添加或删除已经设置的测区数量，可以更改设置错误的参数信息，数字主机会重新进行计算和统计。

   支持超声回弹综合法：独有的超声回弹综合法应用功能，全面支持回弹超声双面对打的实际需求，解决用户使用难题，配合用户多功能应用。

   数据计算：完善的数据计算功能，和国家标准或相关地区曲线计算规则丝丝入扣的吻合，保证计算结果的准确性。

   主机外观：小巧的体积，可以缚于手腕上、腰部或跨于背部等，解脱检测人员的行动限制。和手机一样规范化的按键布局，方便入门操作。

   电池实时监测：电池实时监测、耗尽报警方便使用者安排工作时间；独到的数据存储技术确保检测数据不丢失。

   极值剔除功能：弹击在空洞或骨料上出现极值时热键随时剔除。弹击前预设取值范围自动剔除不需要的回弹值。

   地方曲线：内置地方测强曲线，避免人为写入到数字主机错误曲线数据造成长期不易察觉的检测结果错误。

   传感器率定：规范的回弹仪率定界面，确保回弹检测前后机械回弹仪的率定值在80±2之间，保证回弹检测的准确性。

    回弹仪业界专业生产商，20多年回弹仪专业生产技术的强大保证，国家《回弹法检测混凝土强度技术规程》（JGJ/T23-2001）参编单位。独家全面支持《超声回弹综合法检测混凝土强度技术规程》（CECS02-88）我厂是本规程的参编单位。全国范围内迅速、周到、细致的服务让客户更安心。

技术规格

  ［技术参数］

  检测数据处理依据：《回弹法检测混凝土抗压强度技术规程》（JGJ/T23-2001）

  内存储存量：8000点

  显示屏：45x30(mm)  128x64(点阵)

  电源：3.6V

  通信速率：115200bps

  尺寸：140x75x40

  电池：标准3.7V锂离子充电电池

  计量检定规范：执行《混凝土回弹仪检定技术规程》（JJG817-93）

  标称动能：2.207J±0.100J

  弹击拉簧刚度：785±40.0mm

  指针长度：20.0±0.2mm

  指针摩擦力：0.65±0.15n

  弹击杆球面半径：R25±1.0

  弹击拉簧工作长度：61.5±0.3mm

  弹击杆冲击长度：75.0±0.3 mm

  弹击锤起跳位置：刻度尺“0”+1

  钢砧上的率定值：80±2

  机壳刻度槽“100”刻线位置：与回弹仪检定器盖板定位缺口侧面重合

  检测示值一致性：≦±1

  工作温度：-4℃～+40℃

电源标准

电源标准：标准3.7V锂离子充电电池

标准配置

   数字主机、回弹仪单机、充电器、备用电池、打印机（选配）、计算机程序安装光盘、回弹仪连线2根、通讯电缆、磨石、说明书2本、合格证、配件一套等

可选附件

打印机

标准证书

     符合JGJ/T23-2001技术规程

     符合国家计量检定规程《混凝土回弹仪》（JJG817-93)及行业标准

     符合《超声回弹综合法检测混凝土强度技术规程》（CECS02-88）
