亚锐电子 ARRAY六位半数字万用表M3500A
  • 仪器名称：六位半数字万用表
  • 仪器品牌：亚锐电子 ARRAY
  • 仪器型号：M3500A
  • 送货时间：48小时内
  • 标准价格：￥9600.00元
  • 本站售价：￥7800.00元
  • 关键参数：M3500A整體系統設計以7位元半標準爲要求來達到六位半的解析度，使得量測數值尾數精確、誤差小;本系列產品經過了嚴謹設計以期達到使用者量測時所需要的速度及精確度。
加入购物车 加入收藏夹 软件下载 资料下载 厂商介绍

性能参数介绍

下载说明

软件下载：六位半数字万用表软件

资料下载：六位半数字万用表用户手册

产品介绍



特性



［产品简介］

    高精確度與穩定性   量測、傳輸：每秒2000筆讀值   19種全方位量測及運算功能  溫度量測  多點掃描功能  超強防雜訊干擾  內建USB標準介面+GPIB(選購)  三色、雙排顯示器  多種免費應用軟體  M3500A規格表  標準配件及選購配件





［详细说明］



高精確度與穩定性

量測、傳輸：每秒2000筆讀值

19種全方位量測及運算功能

溫度量測

多點掃描功能

超強防雜訊干擾

內建USB標準介面+GPIB(選購)

三色、雙排顯示器

多種免費應用軟體

M3500A規格表

標準配件及選購配件



高精確度與穩定性

     M3500A整體系統設計以7位元半標準爲要求來達到六位半的解析度，使得量測數值尾數精確、誤差小。

本系列產品經過了嚴謹設計以期達到使用者量測時所需要的速度及精確度。

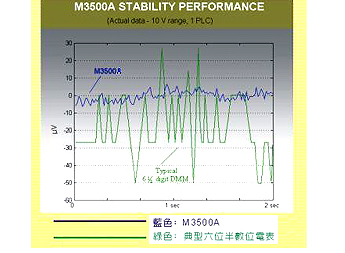

    下列爲M3500A的實際性能表現比較圖：

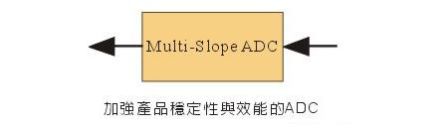

量測、傳輸：每秒2000筆讀值

   本系列產品的核心設計爲一特殊multi-slope analog to digital converter，我們特別加強了量測的度，

並在高速量測中保持精確度及穩定性，取樣值即使在最小的時間單位內仍不失其線性度，加上內建的USB標準介

面及DSP以配合高速率量測，不會因爲緩慢的傳輸而影響整體速度。

19種全方位量測及運算功能



    本機具有11種量測及8種數學運算功能：直流電壓、直流電流、交流電壓、交流電流、兩線電阻、四線電

阻、頻率、周期、二極體、導通性（Continuity）、溫度量測功能；最大值/最小值、設限、比率、斜率、百分

比、分貝、分貝豪瓦、補償值運算功能。再加上觸發及記憶功能，使其成爲一台多機一體的萬用電錶，一次滿

足您不同系統測試上的需求。

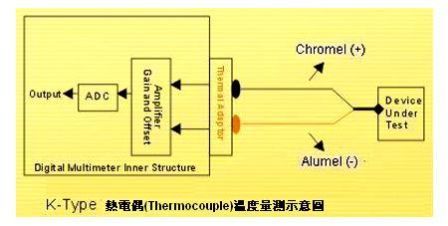

溫度量測



    M3500A機型特別配備溫度量測功能，增加使用者在測量溫度時的方便性。其溫度量測可支援兩種量測方

式：熱電偶（thermocouples）及RTDs。其中熱電偶內建7種不同的感知器：E,  J,  K, N, R, S及T型。除此

之外，我們還支援ITS-90、IEC751及Callendar-VanDusen 之溫度轉換法，以期確實提升精確度及滿足各種不

同使用者之所需。

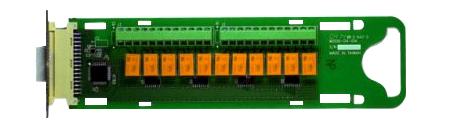

多點掃描（Multipoint scan）功能



     M3500A機型可支援多點量測的功能，視使用者之所需，可添購一組多點掃描卡(Multipoint scanner

card ，選購型號M3500-opt01）即可量測最多10頻道訊號（2-pole）。多點掃描卡的安裝非常方便，不需拆卸

機殼即可安裝，兼具實用性及方便性等優點。



超強防雜訊干擾

    M3500A對於雜訊干擾有特別用心的處理，除了以上所提過的A/D Converter的特殊設計外，還精心設計了多種阻隔雜訊、減低干擾的功能，如在儀器前面板加添了四組接地，以減低環境雜訊的干擾，還有內部以純銅管爲導體以降低thermal EMFs的誤差變數等等。

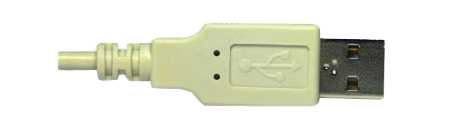

內建USB標準介面＋GPIB（選購）



    有鑒於傳統介面的傳輸緩慢、使用不便等缺點，本機型特別配備了標準的USB介面，不僅大大提升傳送速度，而USB之即插即用的特性更增加了使用時的便利性。另外，本機型亦支援GPIB傳輸，使用者只需選購一組GPIB卡即可。

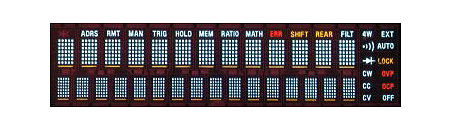

三色、雙排顯示器

    本機型採雙排顯示，使用者可選擇同時顯示兩種不同的量測功能。另外，爲了符合使用者觀測的舒適性，本産品特別設計了5×7點矩陣、三種顔色的雙排螢幕。使用者不僅可以清楚明瞭所量測出的資料，更可在第一時間內藉由顔色來區分不同指示符號所代表的含意，大大地增強了視覺上的美感及可讀性，另外，使用者更可利用雙排顯示器來顯示兩種不同量測功能之量測值，藉以提升量測效能。



多種免費應用軟體



    應用軟體可支援MatLab®及LabView®讓使用者可以從PC端控制量測。另外有PT-Tool可取得量測數值並直接輸入Excel®或Word®作分析、運算。而PT-Link則無須Excel®或Word®搭配可獨立運作。







技术规格



  ［技术参数］

     M3500A 規格表:

直流電（DC）量測特性



功能

檔位

輸入電阻值

24小時準確度 ±(讀值的%+檔位的%)（23℃±1℃）

1年準確度 ±(讀值的%+檔位的%)（23℃±5℃）



直流電壓DCV

100.0000 mV

10GΩ

0.0030+0.0030

0.0050 + 0.0035

1.000000 V

10GΩ

0.0020+0.0006

0.0040 + 0.0007

10.00000 V

10GΩ

0.0015+0.0004

0.0035 + 0.0005

100.0000 V

10MΩ

0.0020+0.0006

0.0045 + 0.0006

1000.000 V

10MΩ

0.0020+0.0006

0.0045 + 0.0010



功能

檔位

串聯電阻值

( 負載電壓)

24小時準確度 ±(讀值的%+檔位的%)（23℃±1℃）

1年準確度 ±(讀值的%+檔位的%)（23℃±5℃）

直流電流DCI

10.00000 mA

5.1Ω ( < 0.1V)

0.005+0.010

0.050 + 0.020

100.0000 mA

5.1Ω ( < 0.6V)

0.01+0.004

0.050 + 0.005

1.000000 A

0.1Ω ( < 1V)

0.05+0.006

0.100 + 0.010

3.000000 A

0.1Ω ( < 2V)

0.10+0.020

0.120 + 0.020



功能

檔位

測試電流

24小時準確度 ±(讀值的%+檔位的%)（23℃±1℃）

1年準確度 ±(讀值的%+檔位的%)（23℃±5℃）

電阻 測試時使用歸零 （NULL），此特性適用 兩線及四線量測

100.0000 Ω

1 mA

0.0030+0.0030

0.010 + 0.004

1.000000 KΩ

1 mA

0.0020+0.0005

0.010 + 0.001

10.00000 KΩ

100 uA

0.0020+0.0005

0.010 + 0.001

100.0000 KΩ

10 uA

0.0020+0.0005

0.010 + 0.001

1.000000 MΩ

5 uA

0.002+0.001

0.010 + 0.001

10.00000 MΩ

500 nA

0.015+0.001

0.040 + 0.001

100.0000 MΩ

500 nA//10MΩ

0.300+0.010

0.800 + 0.010

二極體

1.0000 V

1 mA

0.002+0.010

0.010 + 0.020

導通測試（兩線量測）

1kΩ

1 mA

0.002+0.010

0.010 + 0.020





　   週期（頻率）量測特性





功能

檔位

頻率

24小時準確度 ±(讀值的%+檔位的%)（23℃±1℃）

1年準確度 ±(讀值的%+檔位的%)（23℃±5℃）

週期

100 mV

to

750V

3 -5

0.10

0.10

5 -10

0.05

0.05

10 -40

0.03

0.03

40 -300K

0.006

0.01



交流電流（AC）量測特性





功能

檔位

頻率

24小時準確度 ±(讀值的%+檔位的%)（23℃±1℃

1年準確度 ±(讀值的%+檔位的%)（23℃±5℃）

交流電流ACV

(AC RMS Voltage)

100.0000 mV

3 -5

1.00+0.03

1.00 + 0.04

5 -10

0.35+0.03

0.35 + 0.04

10 -20K

0.04+0.03

0.06 + 0.04

20k -50K

0.10+0.05

0.12 + 0.05

50k-100K

0.55+0.08

0.60 + 0.08

100k-300K

4.00+0.50

4.00 + 0.50

1.000000 V

to

750.000 V

3 -5

1.00+0.02

1.00 + 0.03

5 -10

0.35+0.02

0.35 + 0.03

10 -20K

0.04+0.02

0.06 + 0.03

20k -50K

0.10+0.04

0.12 + 0.05

50k-100K

0.55+0.08

0.60 + 0.08

100k-300K

4.00+0.50

4.00 + 0.50

交流電流 ACI

(AC RMS Current)

1.000000 A

3 -5

1.00+0.04

1.00 + 0.04

5 -10

0.30+0.04

0.30 + 0.04

10 -5K

0.10+0.04

0.10 + 0.04

3.000000 A

3 -5

1.10+0.06

1.10 + 0.06

5 -10

0.35+0.06

0.35 + 0.06

10 -5K

0.15+0.06

0.15 + 0.06





附註：

   1. 750Vac 量測範圍時，輸入頻率最高 100 kHz。

   2. 規格適用於 1 小時熱機，6 1/2 數位、慢速 AC 濾波器 ( 3 Hz 頻寬 ) 和正弦波輸入。



標準配件



光碟（內含電子使用手冊及應用軟體），電源線，USB線，測試探棒。



　    選購配件



多點掃描卡(Multi-Point Scanner Card):M3500-opt01

溫度量測轉接器(Thermal-Measurement Adapter)：M3500-opt02

BNC對香蕉頭轉換器:M3500-opt03

GPIB卡:M3500-opt04

RTD 探棒轉接器: M3500-opt05



电源标准

电源标准：110V/220V AC +/-15%, 47~63Hz

标准配置

主机一套，标准配置，光碟（內含電子使用手冊及應用軟體），電源線，USB線，測試探棒。

可选附件

多點掃描卡(Multi-Point Scanner Card):M3500-opt01

溫度量測轉接器(Thermal-Measurement Adapter)：M3500-opt02

BNC對香蕉頭轉換器:M3500-opt03

GPIB卡:M3500-opt04

RTD 探棒轉接器: M3500-opt05

标准证书

      CE标准
