建仪试验数字回弹仪HT—225WD
- 仪器名称:数字回弹仪
- 仪器品牌:建仪试验
- 仪器型号:HT—225WD
- 送货时间:48小时内
- 标准价格:不详
- 本站售价:洽询
- 关键参数:HT—225WD回弹仪是在HT—225回弹仪基础上增加了智能功能的回弹仪,⒈标准动能:2.207J(0.225kgf· m);⒉弹击拉簧刚度:7.84N(0.80kgf)/cm;⒊弹击锤冲程:75mm;⒋弹击锤与杆碰撞硬度:HRC59—63
性能参数介绍
下载说明
软件下载:
资料下载:
产品介绍
HT—225WD回弹仪是在HT—225回弹仪基础上增加了智能功能的回弹仪。除了具备HT—225的所有性能之外,增加了数据显示、计算、储存、与PC机通讯连接生成试验报告等功能。其冲击动能为2.207J/0.225kgf·m。适用于一般建筑结构、桥梁、各种混凝土构件(板、梁、柱、桁架)的强度检测。HT—225WD回弹仪是依据中华人民共和国标准GB138—97和行业标准JJG817—97制造的,其性能完全符合《回弹法检测混凝土抗压强度技术规程》JGJ/T23—2001? J115—2001标准要求。
HT—225WD回弹仪具有以下主要特点,1.屏幕显示:用汉字显示测量信息和提示,用数字显示数据。2.智能化:可记忆储存被测构件的测试方向;浇筑面;构件编号等测量信息和测量的回弹值数据,储存容量大,可存99个构件的信息和数据。可现场计算出构件的强度值。3.提供了WINDOWS平台下分析处理软件,可将回弹仪储存的测量数据下载到计算机,并计算生成检测报告。
其主要技术性能指标如下
⒈标准动能:2.207J(0.225kgf· m)
⒉弹击拉簧刚度:7.84N(0.80kgf)/cm
⒊弹击锤冲程:
⒋弹击锤与杆碰撞硬度:HRC59—63
⒌指针系统最大静摩擦力:0.49—0.78N
⒍回弹仪钢砧率定平均值:80±2
⒎智能化功能:⑴自动显示试验数据(回弹值)
⑵自动储存试验数据(回弹值)
⑶自动计算强度值
⑷与PC机连接通讯,在PC机上生成试验报告
⒏外形尺寸:回弹仪主体(φ60×280)mm显示器(130×250×50)mm
⒐重量:
HT—225WD回弹仪由回弹仪主体和数据采集显示器两部分组成。回弹仪主体的结构主要由弹击系统、示值系统和壳体部件等组成,见附图1所示。图示为测试时弹击锤已弹击结束,按钮锁住机心后的状态(即保留回弹值读数)。数据采集显示器主要由显示屏、键盘、机心和壳体组成。其整机见附图2所示。

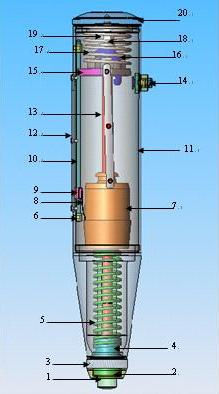

附图1
1.弹击杆 2.卡环 3.盖冒 4.弹簧座 5.弹击拉簧 6.固定块 7.冲击锤 8弹簧片 9.指针滑块 10.指针轴 11.仪壳 12.刻度尺 13.中心导杆 14.按钮 15.导向法兰 16.挂钩 17.压力弹簧 18.调整螺栓 19.调整螺母 20.尾盖
(回弹仪主体结构图)
1. 磨石 2.回弹仪主体 3. 数据采集显示器 4机箱
电源标准
电源标准: 充电电池
标准配置
HT—225WD回弹仪标准配:1. 磨石 2.回弹仪主体 3. 数据采集显示器 4机箱
选购附件
无
标准证书
CE认证
