台湾TES 泰仕仪器 电力品质分析PROVA-6830+6802

  • 仪器名称:电力品质分析
  • 仪器品牌:台湾TES 泰仕仪器
  • 仪器型号:PROVA-6830+6802
  • 送货时间:48小时内
  • 标准价格:¥26000.00元
  • 本站售价:洽询
  • 关键参数:PROVA-6830+6802 电力品质分析.电流测量从 0.1mA 到 3000A , 可测小型IT待机耗电量到大型电力系统的最大需求.一个画面同时显示35个三相四线的电力参数.可设定CT比(1 to 600)与PT比(1 to 3000).同时显示电压与电流波形,以了解两者关系. 部直径(Model 3007 为软性感测器直径)∶ -Model 6801 30mm(approx) -Model 6802 55mm
加入购物车 加入收藏夹 无软件下载 无资料下载 厂商介绍

性能参数介绍

下载说明

软件下载

资料下载       无

产品介绍



PROVA-6830+6802 电力品质分析仪 (100A)



特点:

PROVA-6830+6801 电力品质分析仪 (100A)

PROVA-6830+6802 电力品质分析仪 (1000A)

PROVA-6830+3007 电力品质分析仪(3000A)

   适用各种电力系统 (三相四线、三相三线、单相两线、单相三线)

   电流电压都是真均方根值 (True RMS)

   真实功率,瓦特 (W KW MW GW)

   在功率 (VA KVA MVA) ,虛功率 (VAR KVAR MVAR)

   功率因素 (PF) ,相角 (Φ)

   瓦特小时,耗电度数 (WH KWH KVARH PFH)

   电流测量从 0.1mA 3000A , 可测小型IT待机耗电量到大型电力系统的最大需求

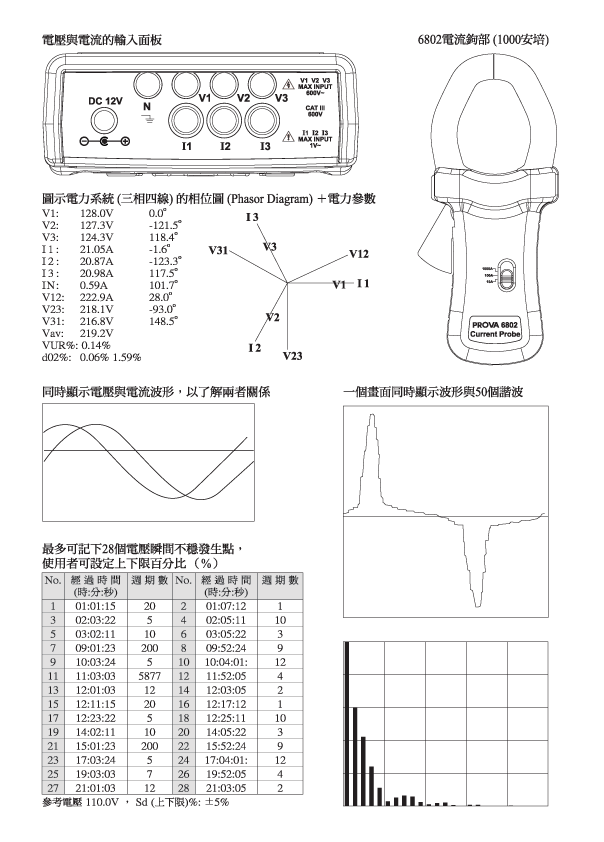

   一个画面同时显示35个三相四线的电力参数

   可设定CT(1 to 600)PT(1 to 3000)

   同时显示电压与电流波形,以了解两者关系

   显示系统最大需求 ( 平均耗电量 AD W KW MW 表示 )

   显示系统最大需求 ( 最大需求 MD W KW MW 表示, 使用者可设定评估时间)

   有背光的大型点阵矩阵LCD显示

   光学式 USB介面

   内建时钟及万年历,配合记录使用

   电流电压谐波分析可高达99

   一个画面同时显示波形与50个谐波

   高速度取样速度(每周期1024)来确实显示波形,并指出最大最小峰值

   谐波总量百分比 (%THD-F) 分析

   示各种电力系统相位图(Phasor Diagram),以了解各相间的电压电流关系

   侦测电压瞬间不稳,记下28个发生点(时间+几个周期),使用者可设定上下限百分比 (%)

   显示三相电压不平衡比值 (VUR)

   显示三相电压不平衡因百分比 (d0% ,d2%)

   显示中性线不平衡的电流 (In)

   记忆容量可纪录三相四线系统17000笔资料,使用者可设定定时记录的时间 (26000)

   可即时输出波形、电力系统参数或100个谐波等资料

   部直径(Model 3007 为软性感测器直径)∶ -Model 6801 30mm(approx) -Model 6802 55mm        (approx),64*24mm(bus bar) -Model 3007 170mm(approx)



规格:



AC(交流)瓦特(5060Hz,PF(功率因素)0.51.CT(比流器比值)=1)



范围

解析度

读值准确度 (6800+6801)

读值准确度 (6800+6802)

读值准确度 (6800+3007)

5.0 – 99.9W

0.1W

±1% ± 0.8 w

±1% ± 0.8 w

±1% of Range

1.000 – 9.999 KW

0.001 KW

±1% ± 8 w

±1% ± 8 w

±1% of Range

10.00 – 99.99 KW

0.01 KW

±1% ± 8 0w

±1% ± 8 0w

±1% of Range

100.0 – 999.9 KW

0.1 KW

±1% ± 0.8kw

±1% ± 0.8kw

±1% of Range

1000 – 9999 KW

1 KW

±1% ± 8kw

±1% ± 8kw

±1% of Range

0.000 – 9.999MW

0.001MW

±1% ± 8 0kw

AC(交流)电流( 50 60Hz,自动档位,真均方根值,波峰因素<4CT=1)





范围

解析度

读值准确度

6800+6801

(超载保护 AC200A)

0.050 – 9.999A

0.00A

±0.5% ± 0.05A

10.00 – 60.00A

0.01A

±0.5% ± 0.5A

60.00 – 99.99A

0.01A

±0.1% ± 0.5A

6800+6802

(超载保护 AC2000A)

0.04 – 10.00A

0.01A

0.4A100.0A

0.1A

±0.5% ± 0.5A

4.0 – 1000.0A

1A

±0.5% ± 5A

6800+ 3007

(超载保护 AC3500A)

4 – 300A

0.1A

±1% of Range

300.0 – 999.9A

0.1A

±1% of Range

1000 – 3000A

1A

±1% of Range

AC(交流)电压 ( 50 60 Hz,自动档位,真均方根值,波峰因素<4,输入阻抗10M Ω VT(PT)=1CT=1800V超载保护)



范围

解析度

读值准确度

范围

解析度

读值准确度

4.0V – 500.0 (Phase to Neutral)

0.1V

± 0.5% ± 5dgts

4.0V – 600.0V (Phase to phase)

0.1V

± 0.5% ± 5dgts

AC(交流)电流的谐波分析(1~99)6802大电流钩部



范围

百分比(%)

电流值(A)

解析度

读值准确度

解析度

读值准确度

1 – 20 th

0.1%

±2%

0.1 A

±2% of reading ± 0.4A

21 – 50 th

4% of reading ±2.0%

±4% of reading ±0.4A

51 – 99 th

6% of reading ±2.0%

±6% of reading ±0.4A

AC(交流)电流的谐波强度(1~99)6801小电流钩部,适合CT



范围

百分比(%)

电流值(A)

解析度

读值准确度

解析度

读值准确度

1 – 10 th

0.1%

±0.25 of reading ±1%

0.1mA / 0.1A

±0.2% of reading ±7dgts

11 – 20 th

±2% of reading ±1%

±2% of reading ±7dgts

2 1 – 50 th (A范围)

±5% of reading ±1%

±5% of reading ±7dgts

2 1 – 50 th (mA范围)

±10% of reading ±1%

±10% of reading ±7dgts

5 1 – 99 th

±35% of reading ±1%

±35% of reading ±7dgts

AC(交流)电流的谐波分析(1~99)3007超大电流软性钩部



范围

百分比(%)

電流值(A)

解析度

读值准确度

解析度

读值准确度

1 – 20 th

0.1%

±2%

0.1A / 1A

±0.2% of Range ±0.4A/40A

21 – 50 th

± 6%

±4% of Range ± 0.4A/40A

51 – 99 th

±10%

±6% of Range ± 0.4A/40A

总谐波失真值(THD)



范围

解析度

读值准确度 (6801)

读值准确度 (6802)

读值准确度 (3007)

0.0 – 20%

0.1%

±1%

±2%

±2%

20 – 100%

0.1%

±3% of reading ±5%

±6% of reading ±1%

±6% of reading ±1%

100 – 999.9%

0.1%

±10% of reading ±10%

±10% of reading ±1%

±10% of reading ±1%

交流电压峰值(峰值>5V) AC电流 (峰值>20A)VT=1



范围

取样时间

读值准确度

50Hz

19 μS

±5% ±30digits

60Hz

16 μS

±5% ±30 digits

谐波的波峰因素 (C.F.)(峰值>5V) ACA(峰值範圍>10%)VT=1



范围

解析度

读值准确度

1.00 – 99.99

0.01

±5% ±30digits

在自動模式上的頻率



范围

解析度

读值准确度

45 – 65Hz

0.1Hz

0.2Hz

功率因素(PF)



范围

解析度

读值准确度

0.00 – 1.00

0.01

± 0.04

相角 (Φ)



范围

解析度

讀值準確度

-180 to 180

0.1

± 1

一般規格



钩部直径 Φ(6801)

30mm

钩部直径Φ(6802)

55mm(approx.), 64 X 24mm(Bus Bar)

电池规格

1.5V SUM-3 x 8

显示

有背光的大型点矩阵LCD

耗电量

140mA

外部直流电源

直流12V的变压器 (为了操作安全,一定要有600V耐压保护)

每周期取样速度

1024

LCD显示更新速度

1 times / sec.

操作温度

-10°C to 50°C

操作湿度

< 85% relative

储存温度

-20°C to 60°C

储存湿度

< 75% relative

重量(6800)

1160g (包括八个电池)

重量(6801)

200g

重量(6802)

600g

尺寸(6800)

257 (L) x 155 (W) x 57 (H) mm ,10.1"(L) x 6.1" (W) x 2.3" (H)

尺寸(6801)

210 (L) x 62 (W) x 36 (H) mm ,8.3 " (L) x 2.5" (W) x 1.4" (H)

尺寸(6802)

244 (L) x 97 (W) x 46 (H) mm ,9.6 " (L) x 3.8" (W) x 1.8" (H)

附件

四条测试棒与四个鳄鱼夹,携带用背袋x1,说明书x1,电池1.5V x 8







电源标准

电源标准1.5V 3号电池8

标准配置

PROVA-6830+6802 电力品质分析 仪标准配置一套,说明书一份.

附件



标准证书
