产品介绍

MI2092三相电力/谐波分析仪

        —— 三相电力系统的测试、记录及分析的最佳之选

特点优点：

         显示三相电压、电流波形及数值

         一屏能够显示三相各种电力参数

         三相电压电流谐波分析到63次

         具有2M数据存储功能，记录时间间隔可设定

         易操作的软件可对数据下载、存储和进一步分析

         电源及充电电池两种供电

测试功能：

三相电压

   测试范围：10---550V有效值；    分辨率：0.1V；

   精度：+（读数的0.5%+2位）；   频率：43---68HZ；   波形因数：1

三相电流

   范围：0.02---1V/20A---1000A；      分辨率：0.3mV/ 0.3A；

   精度：+（读数的0.5%+2位）；      波形因数：2.5；     允许过载：50%

谐波频谱

   谐波DC---63次（显示DC---25次）；  显示百分比及绝对幅值；

   显示THD 电压、电流有效值

计算及显示参数

   三相电压、电流波形；     三相电压、电流有效、平均和最大值；

   功率因数；     电压、电流总谐波畸变率；

   频率；    电压、电流波形因数；   相序

整屏显示参数

   三相电流、电压瞬时有效值； 频率；

   有功、无功及视在功率（相，总量）；

   功率因数（相，总量）；   COSF

2M的存储容量

   记录时间间隔：1秒---15分（或30分）

   标准配置如上图

其它参数：

   电源：220V AC42---63HZ或充电电池（充满可操作5小时）；功耗：<10VA；

   显示：160× 116mm LCD 显示；      记忆容量：2M（失电保存功能）；

   通讯：RS232计算机接口；           波特率：2400---57600 ；

   通过因特网可以升级；              防护等级：IP54；

   工作温度：-10----+50℃；           尺寸重量：265×110×185mm  2.1kg

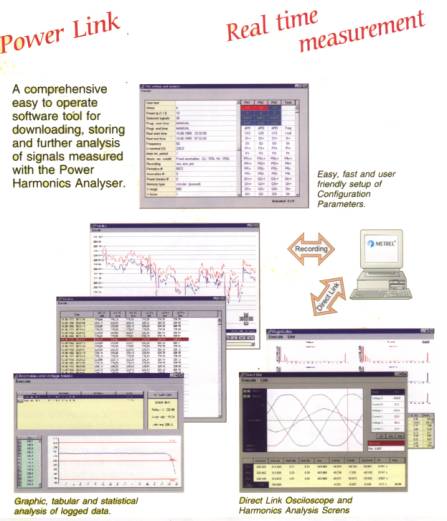

 软件测试分析界面：

标准配置：

   主机、三个钳形电流钳、三个测试头、四个鳄鱼测试夹、六条电压测试电缆、

电源线、RS232电缆、分析软件、软包、中英文操作手册

任选件：

   A1037：电流互感器5A/1V（三相）； 可选择3000A以内的任意钳形互感器

   A1069+A1039：钳形互感器及配线100A/1V D=15mm（单相）

电源标准

电源标准：220V

标准配置

MI2092三相电力/谐波分析仪，主机,测试线,操作手册,电流钳,测试夹等(见上图表)

选购附件

           电流互感器,钳形互感器及配件

标准证书
