美能达非接触式3D扫描仪VIVID910
- 仪器名称:非接触式3D扫描仪
- 仪器品牌:美能达
- 仪器型号:VIVID910
- 送货时间:48小时内
- 标准价格:不详
- 本站售价:洽询
- 关键参数:铸造零部件、喷射成型品的精度检验、零部件检查 创建汽车悬浮液冲压零部件等的有限要素解析数据、检查验证其结果 创建3D数据,对没有3DCAD数据的采购零部件等产品进行集合检验(逆向工程管理) 口腔外科、整形外科、齿型方面的数据库创建 从实物模型到创建设计数据,创建构造部件干扰检查的数据 使用高精度样机装置,复制实物模型 比较本公司产品与竞争产品的区别,创建数据库 博物馆、研究机构档案化管理 创建CAE分析数据 创建各项研究使用实物的3D数据 信息、通信工程学、表情、肌肉功能、机器人视觉、农产品的生长记录 在影像制作 等诸多领域发挥作用。
性能参数介绍
产品信息
本产品采用激光束作用下的激光扫描方式操作。使用狭缝状激光对输入对象进行扫描。CCD相机接受其反射光。根据三角测距原理获得与拍摄物体之间的距离,进行三维数据化处理。在高精度电流镜像上对激光进行扫描,在每次扫描时实施640×480点的测量。为进行高速测量,我们采用了独创的高速图像处理电路,使得测量速度达到2.5秒(FAST模式下是0.3秒)另外,不仅可以输入距离数据也可以输入彩色图像数据。使用旋转过滤装置对受光数据进行分光处理,通过距离数据和同一CCD获得640×480点的彩色图形数据。
高精度測定
为了计算出每台高精度逆向扫描仪和VIVID910上的三维数据我们开发出了实施高精度调整的图表装置。
作为世界一流光学公司的柯尼卡美能达充分发挥特有的高新技术优势,在光度仪、亮度仪、色彩仪上创建了符合国家标准的跟踪式立体图表。
主要用途
铸造零部件、喷射成型品的精度检验、零部件检查
创建汽车悬浮液冲压零部件等的有限要素解析数据、检查验证其结果
创建3D数据,对没有3DCAD数据的采购零部件等产品进行集合检验(逆向工程管理)
口腔外科、整形外科、齿型方面的数据库创建
从实物模型到创建设计数据,创建构造部件干扰检查的数据
使用高精度样机装置,复制实物模型
比较本公司产品与竞争产品的区别,创建数据库
博物馆、研究机构档案化管理
创建CAE分析数据
创建各项研究使用实物的3D数据
信息、通信工程学、表情、肌肉功能、机器人视觉、农产品的生长记录
在影像制作
等诸多领域发挥作用。
主要特征
非接触式3D扫描仪具有的低廉的价格、相机的感觉和简便的操作使得VIVID700/900成为标准化产品,而柯尼卡美能达在其基础上不断提高精度品质的VIVID910也将推向市场。(精度品质大约是VIVID900的2倍)输入时间仅需0.3秒(FAST模式下)、可获得±0.008mm的精度(Z轴/FINE模式下)、±0.10mm(Z轴/FINE模式下)的准确度,并且可以满足更多的特殊要求。 为了证明扫描仪的优越性能,我们可以根据客户的需要在每台VIVID910上提供检测报告书、跟踪服务﹡1和符合ISO9000标准的高性能的测量器具。除向客户提供报告书外,在设备出现故障时我们将无偿提供替代品、对软件定期升级并对系统进行全方位的维护支持。
另外,如果使用作为标准配件的多边形编辑软件从多个角度输入三维数据,将可以自动地调整数据的位置和粘贴处理。由此,位置拼合调整功能的精度得到了更进一层的提高。
并且通过新增的动态范围扩大模式功能,对于此前一次操作无法获得数据的混有亮色和暗色的图像,不需要进行表面处理,一次操作即可完成扫描处理。
※1 检测报告书
在VIVID9i上采用了符合国家标准的以跟踪式立体线路图表为主的高精度调整用图表装置、高精度电流扫描仪等设备技术,以实现高精度、高分解化作业。
作为具有高精度、高分解性能的高端高技术产品的证明,我们根据客户的需要在每台VIVID910上都提供一份检测报告书。这必将有助于客户维护自身的ISO 9000质量保证体系的确立。
标准配件
可更换镜头组(TELE, MIDDLE, WIDE) 软件 "Polygon Editing Tool" SCSI 连接线
选购件
三角架 Compact Flash 存储卡及PCMIA 接头 工作台组件
旋转台组件
非板状的加工件可以使用旋转台加工,多角编辑软件会自动控制旋转台并自动调整各扫描位置,使用时特别方便。
旋转角度可以选择90°、60°的任意角度(必须是可整除360°的度数)。在设定成90°时,加工件几乎很少发生重合,可以顺利地加以扫描。
请注意,徒劳地减小旋转角度只会造成过多的重合部位出现,在组合时会出现非法多角。
在VIVID900/910用旋转台上追加了用于对准精确位置的校正图表
规格
承受重量 |
4Kg(最大可改装成15Kg,可特制) |
电源 |
100V AC 50/60Hz |
通信协定 |
RS232C |
设置扫描附件(VIVID 900/910用)
可使VIVID 900/910的全周数据扫描“更精确、更方便”
精度更高
- 使用新开发的校正图表可以获得高精度的全周数据。
更方便
- 使用一个按钮即可进行全周数据扫描。
- 也可以将VIVID 900横向设置,用这种方法扫描可以获得更加清楚的数据。
规格
承受重量(旋转台组件):4kg
可测量的尺寸(设置用结构组件)
使用远焦距时 |
使用中焦距时 |
使用宽焦距时 | ||
纵向放置 |
直径 |
40~110mm |
70~180mm |
110~280mm |
高度 |
73~124mm |
133~233mm |
251~436mm | |
横向放置 |
直径 |
40~110mm |
70~180mm |
110~280mm |
高度 |
110~172mm |
197~320mm |
359~586mm |

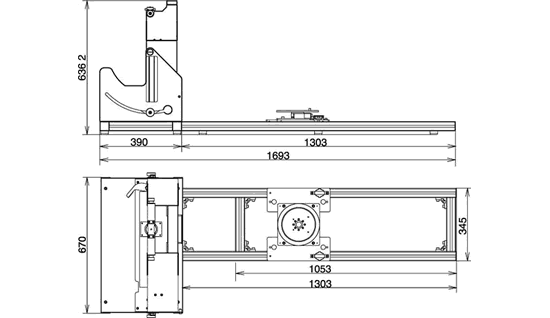

外观尺寸图例
重量
设置用结构组件 VI-A19:36kg 结构件部分(25kg) 导轨部分 滑板(11kg)
旋转台组件 SKIDS-60S:3kg
液晶滤镜组件(VIVID300用)
由于在VIVID300上没有液晶滤镜,为便于使用设置成方便操作的样式。
主要规格
型号名称 |
非接触三维扫描仪 VIVID910 | ||
测量方式 |
三角测量 激光扫描方式 | ||
AF |
像面AF(对比法)、活用AF | ||
受光镜头(可更换) |
TELE |
焦点距离f=25mm | |
MIDDLE |
焦点距离f=14mm | ||
WIDE |
焦点距离f=8mm | ||
图形输入对象的设置范围 |
0.6~2.5m(WIDE焦距2m) | ||
测定输入对象的设置范围 |
0.6~1.2m | ||
激光等级 |
等级2(IEC60825-1)、等级1(FDA) | ||
激光扫描方式 |
电流镜方式 | ||
×方向输入领域(随距离变化) |
TELE |
111~463mm | |
MIDDLE |
198~823mm | ||
WIDE |
359~1196mm | ||
×方向输入领域(随距离变化) |
TELE |
83~347mm | |
MIDDLE |
148~618mm | ||
WIDE |
269~897mm | ||
×方向输入领域(随距离变化) |
TELE |
40~500mm | |
MIDDLE |
70~800mm | ||
WIDE/FINE模式时 |
110~750mm | ||
准确度 |
X:0.22mm、Y:±0.16mm、Z:相对Z基准面±0.10mm(FINE模式时/我公司条件下) | ||
精度(Z、°、TYP ) |
±0.008mm(高可靠性状态下/在我公司设备条件下) | ||
输入时间 |
0.3秒(FAST模式下)、2.5(FINE模式下)、0.5(COLOR) | ||
传送到主机所需时间 |
大约1秒(FAST模式下)、1.5秒(FINE模式下) | ||
可输入的环境光线 |
500lx以下 | ||
摄像元素 |
三维数据 |
1/3英寸34万像素帧转换 | |
彩色数据 |
共享三维数据(旋转滤镜下的彩色分解方式) | ||
输出像素数 |
三维数据 |
640×480(FAST模式下)、320×240(FINE模式下) | |
彩色数据 |
640×480 | ||
输出格式 |
三维数据 |
专用格式(使用标准附件中的应用软件变换成三维数据) | |
彩色数据 |
RGB24位光栅扫描数据 | ||
记录媒体 |
compact flash 记忆卡 | ||
数据容量 |
FAST模式下 |
三维数据和彩色数据组合1.6MB/1枚 | |
FAST模式下 |
3.6MB/1枚 | ||
滤镜 |
5.7型LCD(320×240像素) | ||
输出接口 |
SCSI II(DMA对应同期传送) | ||
电源 |
AC商用电源 100-240V(50-60Hz),额定0.6A(100V AC输入时) | ||
外形尺寸 |
213(宽)×413(高)×271(进深)mm | ||
质量 |
大约11kg | ||
使用环境 |
确保运行的温湿度范围:10~40℃、相对湿度65%以下/不结露, | ||
保管条件下的温湿度范围 |
-10~50℃,相对湿度85%以下(35℃时)/不结露 | ||
