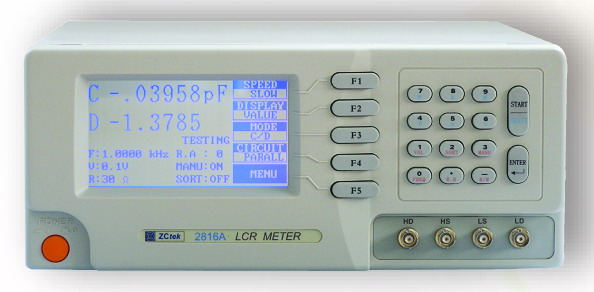

中策电子高精度宽频LCR数字电桥2816A
- 仪器名称:高精度宽频LCR数字电桥
- 仪器品牌:中策电子
- 仪器型号:2816A
- 送货时间:48小时内
- 标准价格:不详
- 本站售价:洽询
- 关键参数:●240X128点阵图形LCD显示 ●人性化操作界面,操作简单 ●六位读数分辩率(ZC2816A/B) ●最快测量速度可达30次/秒 ●精确的负栽校准功能 ●30Ω/100Ω可选信号源输出阻抗(ZC2816A/B) ●直读﹑绝对值偏差﹑相对值偏差显示 ●内建比较器:10档分选及档计数(ZC2816A/B) 4档分选及档计数(ZC2817/A) ●测试电平监视功能(ZC2816A/B) ●Handler接口(ZC2816A/B) ●RS232C﹑GPIB接口(选件) ●PRINTER(ZC2817/A)
性能参数介绍
性能特点:
●240X128点阵图形LCD显示
●人性化操作界面,操作简单
●六位读数分辩率(ZC
●最快测量速度可达30次/秒
●精确的负栽校准功能
●30Ω/100Ω可选信号源输出阻抗(ZC
●直读﹑绝对值偏差﹑相对值偏差显示
●内建比较器:10档分选及档计数(ZC
4档分选及档计数(ZC2817/A)
●测试电平监视功能(ZC
●Handler接口(ZC
●RS
●PRINTER(ZC2817/A)
技术指标:
型号 |
|
2816B |
2817 |
| ||
测量参数 |
「Z」、C、L、X、B、R、G、D、Q |
C、L、R、「Z」、D、Q | ||||
显示器 |
240X128点阵图形LCD显示,6位读数 |
240X128点阵图形LCD显示,4位读数 | ||||
测试频率 |
50Hz、60Hz、100Hz、120Hz、1kHz、2kHz、5kHz、10kHz、20kHz、40kHz、50kHz、100kHz、120kHz、150kHz、200kHz共计16个典型频点 |
100Hz、120Hz、1kHz、10kHz﹑20kHz、30kHz、60kHz、100kHz﹑共计8个典型频点 | ||||
测试电平 |
0.1V 、 0.3V 、 1.0V | |||||
基本准确度 |
0.5% |
0.1% |
0.05% |
0.1% | ||
显示范围 |
「Z」、R、 X 0.00001Ω |
R 0.001Ω-99.99MΩ | ||||
G、B 0.00001μS-99.9999S |
||||||
C 0.00001pF-999999μF |
C 0.001pF-9999μF | |||||
L 0.00001μH-99.9999H |
L 0.001μH-9999H | |||||
Q 0.00001-99999.9 |
Q 0.0001-99999 | |||||
D 0.00001-9.99999 |
D 0.0001-9.9999 | |||||
测量速度 |
1.5次/秒, 10次/秒, 30次/秒 |
1.5次/秒, 4.8次/秒, 18次/秒 | ||||
等效电路 |
串联,并联 | |||||
量程方式 |
自动,保持 | |||||
触发方式 |
内部,手动,外部,总线 |
内部,手动,外部 | ||||
平均次数 |
1-255 | |||||
清零功能 |
开路/短路、点频/扫频清零 |
开路/短路 | ||||
测量端 |
5端 | |||||
接口 |
RS |
PRINTER、RS | ||||
