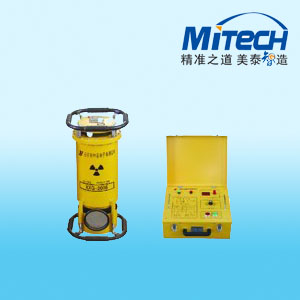

美泰XXG-2505充气式X射线探伤仪

详细信息

技术参数（陶瓷管定向机）：

系统构成

每种型号的X射线探伤机均是由控制器、X射线发生器、电源电缆、连接电缆及附件组成。

1、控制器

   （1）控制器为手提箱式结构。所在操作按钮均设置在面板上。电缆插座、电源开关及接地端子设在右侧面的插座盒内。控制器示意图见附图。

   （2）控制器内部主要包括下列部件：

    A、KV控制板；

    B、mA控制板；

    C、微机控制板（包括计时显示、故障代码显示）；

    D、保护板；

    E、可控硅高压模块

    F、LC滤波器；

    G、主、副可控硅逆变系统；

    H、冷却风扇。

2、X射线发生器

   （1）X射线发生器为组合式。X射线管、高压变压器与绝缘气体（SF6）一起封装在桶状铝壳内。X射线发生器一端装有风扇和散热器。警示灯亮表示探伤机系统进入准备工作状态，将有X射线产生（在产生X射线期间，警示灯仍一直亮）。发生器示意图见附图。

   （2）X射线发生器主要包括下列部件：

    A、X射线；

    B、高压变压器；

    C、温度继电器；

    D、气体压力表；

    E、连接电缆插座；

    F、警示灯；

    G、X射线管冷却风扇；

H、充、放气阀。

工作原理简述

1、本机控制器采用可控硅单相桥式整流电器，整流后的电压经LC滤波回路变为平滑直流电压。该电压经可控硅斩波回路变成频率可变的单方向脉冲，送给高压脉冲变压器做为X射线发生器的电源。毫安（mA）稳定单元可以随X射线管灯丝电压的提高或降低改变单向脉冲的频率，以保证X射线管管电流的稳定。千伏（kV）控制单元可以连续控制管电压的高低，以适应不同材料的摄片要求。抗干扰回路增强了控制系统免受来自X射线发生器高电压冲击的能力。

    2、X射线发生器系防电击式。X射线管阳极接地，并设有过温保护装置。一旦出现温度过高现象，控制器能自动切断高压，以防止X射线管因过热而损坏。

    3、电源电压波动可通过控制器本身自动调整，以保证获得稳定的X射线。曝光时间及整机状态由单片   微型计算机进行控制，曝光时间最长可预置为5分钟。

  安装使用

a)        安装

（1）       拆箱后，请按装箱单清点验收，并检查各部分有无损坏或漏装、错装现象。

（2）       检查X射线发生器的气压表指针应在0.40-0.45Mpa范围内(气压随环境温度不同而稍有变化)。

（3）       将控制器放好后，切断控制器电源开关，接好电源电缆。供电电源应符合技术参数中的要求。

（4）       将接地线接到控制器接地端子上，另一端接到比较潮湿的地方或专用接地线上。

（5）       用连接电缆将控制器和X射线发生器连接起来，并保证接触良好。

（6）       使用本机器应有X射线防护设施。如在野外现场使用可用2mm厚铅板进行防护，无条件时，以X射线发生器焦点为中心，半径在20米内不得有人进入，方可透照。

b)        使用

（1）       打开电源开关，数码显示“HH”控制器及X射线发生器之冷却风扇起动，X射线警示灯亮，随后蜂鸣器鸣响。约15秒钟后，数码管显示时间旋钮的设定值，蜂鸣器停叫，准备灯亮。

（2）       调节KV选择旋钮到所需要的值，旋转时间旋钮，选择所需的曝光时间。

（3）       机器使用前要进行训机操作具体过程参照下表进行：

电压增量值见下表：

     (4)  按“高压开”按钮，几秒钟后高压指示灯亮，X射线发生器开始向外辐射X射线。计算机开始自动计时，数码管显示递减时间。

(5) 当数码管显示“0.0”时，曝光时间到，机器自动切断高压，蜂鸣器响，准备灯、高压灯灭，数码管开始显示倒计时时间（休息时间）。当倒计时结束后，准备灯亮，数码管显示时间旋钮设定值，准备下一次曝光。

（6）本机具有延时开机功能。

①延时开机功能设定：

机器准备灯亮后，按下高压关按钮，三秒钟后，机器便进入延时时间设定状态。延时时间从0.1-5分钟，延时时间自动向上跳动。松开高压关按钮，机器便记录下延时时间。显示窗恢复到曝光时间上。这时，再按下高压开按钮，机器便进入到开高压延时状态。蜂鸣器响，准备灯闪动，数码管小数点闪动。自动延时倒计时，延时时间到，高压自动打开。

②解除延时开机功能

关掉电源再开机，即进入不延时状态。或再次按下高压关按钮，显示00时，即松开高压关按钮，也可解除开机延时功能。

（7）使用注意事项

 A、要经常检查X射线发生器中的气压，低于0.35MPa时禁止使用。

B、应使控制器上接地端子可靠接地，以保证安全。

C、检查电缆是否接触良好，电缆插座是否清洁。

D、机器工作时间和休息时间严格按1：1比例进行，在机器休息期间不能切断电源，以保证风扇一直工作。

E、当电源电压在瞬间有较大波动时，可能使保护电路动作，此不属机器故障，可继续使用。

维护

    当机器出现故障时，应停止工作，根据现象检查原因。

1、  打开电源开关，风机不转，数码管无显示

A、电源电缆故障；

B、 电源开关坏；

C、 3A保险丝断。

2、  数码管显示故障代码，其含义如下：

A、“LA” 无mA报警；

B、“HA” 过mA报警；

C、“PU”过电压报警；

D、“PT” 过温度报警。

3、  按“高压开”按钮20A保险丝断或电源开关跳开，有时伴有控制器异常声响

A、X射线发生器故障；

B、 控制器斩波器坏；

C、 X射线发生器气压低于0.35MPa。

4、  按“高压开”按钮显示“LA”

A、连接电缆故障；

B、 X射线发生器故障；

C、 控制器线路故障；

D、20A保险断。

5、触摸机器时麻手

A、接地不良；

B、绝缘不良。

七、整机及附件

1、  X射线发生器                                     1台

2、  控制器                                           1台

3、  连接电缆（10芯）25米                            1条

4、  电源电缆（2芯）10m                              1条

5、  接地线5米                                       1条

6、  保险丝（20A）                                    5只

7、  保险丝（3A）                                     5只

8、  附件包                                           1个
