美国理想 IDEAL线缆认证测试仪LANTEK 6A
- 仪器名称:线缆认证测试仪
- 仪器品牌:美国理想 IDEAL
- 仪器型号:LANTEK 6A
- 送货时间:48小时内
- 标准价格:不详
- 本站售价:洽询
- 关键参数:•主机采用业界最明亮的4英寸彩色VGA液晶显示器,远端机提供双行黑白液晶屏幕 •可直接以图形方式直观地显示测试结果 •应用专利技术,只需一套适配器即可完成信道、链路测试及现场校准,有效降低用户投资 •LANTEK6测试带宽达350MHz,超过6类/ISO E级标准 •LANTEK6A测试带宽达500MHz,满足增强6类标准 •LANTEK7G测试带宽达1000MHz,超过ISO F级标准草案 •信道与链路测试全部通过ETL III/IV级精度认证
性能参数介绍
软件下载: 无
资料下载: 无
产品介绍
LANTEK
产品型号:LANTEK 6A
LANTEK 6/
·全中文操作界面及在线帮助
·主机采用业界最明亮的4英寸彩色VGA液晶显示器,远端机提供双行黑白液晶屏幕
·可直接以图形方式直观地显示测试结果
·应用专利技术,只需一套适配器即可完成信道、链路测试及现场校准,有效降低用户投资
·LANTEK6测试带宽达350MHz,超过6类/ISO E级标准
·LANTEK
·LANTEK
·信道与链路测试全部通过ETL III/IV级精度认证
·自动测试(包括图形)只需20秒
·LANTEK6可完全升级为LANTEK
·嵌入式TDR功能,实现铜缆与光纤故障定位
·配合IDEAL首创的光纤选件可显示光纤链路中事件的距离与规模
·提供RS232及USB接口,实现上载测试结果及固件升级
·两个全功能PCMCIA插槽,可插接小型闪存卡(Compact Flash Memory),并可用于将来的功能扩展
·免费提供固件升级,并提供本地化的技术支持与维修
LANTEK 6/
项目 |
LANTEK 6/ |
LANTEK 7 |
测试标准 |
ANSI/TIA/EIA 568B/C,6/ ISO C/D/E级, AS/NZS 3080,IEEE 802.3, EN50173,EN50173.A1 |
在LANTEK6/6A测试标准中增加: Cat 7类,ISO F级测试标准 |
电缆类型 |
UTP/ScTP/FTP;3/5e/6/ ISO C/D/E级(信道与链路) IBM STP 1,2,6型同轴电缆 110/66/210模块 |
在LANTEK6电缆类型中增加: Cat 7类, ISO F级电缆 |
自动测试存储容量 (内存) |
无图形测试30,000条 | |
有图形测试500条(取决于测试标准与测试项目) | ||
自动测试存储容量 (64M闪存) |
无图形测试30,000条 | |
有图形测试500条(取决于测试标准与测试项目) | ||
尺寸 (主机与远端) |
| |
重量 |
显示装置:1050g;远端装置:914g;电池:548g | |
电池组 |
NiMH可充电 | |
电池标准使用时间 |
8小时 | |
操作温度 |
| |
存储温度 |
| |
湿度 |
5-90%(不冷凝) |
LANTEK 6/
测量指标 |
测量范围 |
分辨率 |
精度 | ||
长度 |
0-2000英尺 |
1英尺 |
±(3%+3英尺) | ||
延迟 |
0-8000ns |
1ns |
±(3%+1ns) | ||
特性阻抗 |
35-180Ω |
0.1Ω |
±(3%+1Ω) | ||
电容(合计) |
0-100nF |
1PF |
±(2%+20pF) | ||
电容(每英尺) |
0-100nF |
0.1pF |
±(2%+1pF) | ||
环路电阻 |
0-200Ω |
0.1Ω |
±(1%+2Ω) | ||
衰减 |
LANTEK6 1-350MHz |
LANTEK 1-500MHz |
LANTEK 1-1000MHz |
0.1dB |
*ETL III/IIIe/IV |
近端串扰 |
LANTEK6 1-350MHz |
LANTEK 1-500MHz |
LANTEK 1-1000MHz |
0.1dB |
ETL III/IIIe/IV |
回波损耗 |
LANTEK6 1-350MHz |
LANTEK 1-500MHz |
LANTEK 1-1000MHz |
0.1dB |
ETL III/IIIe/IV |
远端串扰 |
LANTEK6 1-350MHz |
LANTEK 1-500MHz |
LANTEK 1-1000MHz |
0.1dB |
ETL III/IIIe/IV |
底噪 |
< -90dB |
|
| ||
动态测量范围 |
> 90dB |
|
|
LANTEK 6/
部件名称 |
LANTEK6B |
LANTEK6AB |
LANTEK6AP |
LANTEK6ATRV |
LANTEK7GP |
LANTEK7GTRV |
便携工具包 |
∨ |
∨ |
|
|
|
|
测试仪主机(含电池) |
∨ |
∨ |
∨ |
∨ |
∨ |
∨ |
测试仪远端机(含电池) |
∨ |
∨ |
∨ |
∨ |
∨ |
∨ |
LANTEK Reporter分析软件 |
∨ |
∨ |
∨ |
∨ |
∨ |
∨ |
串口及USB通信电缆 |
∨ |
∨ |
∨ |
∨ |
∨ |
∨ |
2套话筒耳机及AC电源适配器 |
∨ |
∨ |
∨ |
∨ |
∨ |
∨ |
用户手册,快速指南及注册卡片 |
∨ |
∨ |
∨ |
∨ |
∨ |
∨ |
2支6类通用适配器及参考跳线 |
∨ |
|
|
|
|
|
2支 |
|
∨ |
∨ |
∨ |
∨ |
∨ |
2支7类TERA适配器及参考跳线 |
|
|
|
|
∨ |
∨ |
硬质工具箱 |
|
|
∨ |
|
∨ |
|
带轮旅行箱 |
|
|
|
∨ |
|
∨ |
PCMCIA适配器 |
|
|
∨ |
∨ |
∨ |
∨ |
|
|
|
∨ |
∨ |
∨ |
∨ |
USB接口闪存卡读卡器 |
|
|
∨ |
∨ |
∨ |
∨ |
2支备用电池 |
|
|
∨ |
∨ |
∨ |
∨ |
双槽快速充电器 |
|
|
∨ |
∨ |
∨ |
∨ |
TRACETEK 光纤选件
·唯一可实现局域网光纤故障定位线缆测试仪选件
·单端测量光纤长度,无需远端机或第二个操作者
·可沿测试光纤分析各反射事件
·图解事件发生的位置距离及数量
·提供与昂贵的OTDR类似的图形信息
·测试数据可上传PC机,并输出测试报告
·LANTEK?测试仪配备TRACETEKTM后,即可完成铜缆和光纤双重检测和故障定位任务
·与LANTEK其它适配器的装配方式相同,TRACETEK适配器同样采用内嵌式设计,有效防止意外损坏。
TRACETEK TM光纤选件技术指标
中心波长 |
1300nm,1310nm |
|
最小反射事件检测 |
-40dB |
|
检测器类型 |
INGaAs |
|
检测距离 |
高精度 |
0 |
中精度 |
250 | |
低精度 |
500 | |
2套话筒耳机及AC电源适配器用户手册,快速指南及注册卡片 |
高精度 |
|
中、低精度 |
| |
检测精度 |
±3%+ |
|
显示精度 |
|
|
多模输出功率 |
40mW,(+16.5dBm) |
|
多模光源类型 |
1300nm Fabry-Perot激光 |
|
单模输出功率 |
20mW,(+13.5dBm) |
|
单模光源类型 |
1310nm Fabry-Perot激光 |
|
FIBERTEK TM 光纤选件
·可对多模和单模光纤的长度、信号损耗和延迟进行认证
·850nm VCSEL光源,允许在多模光纤上进行千兆以太网检测认证
·允许对多模和单模光纤进行双向和双波长测量
·具有适用于最常用网络类型的自动测试功能
·可在多模和单模光纤上实现全双工对讲
FIBERTEK 光纤选件技术指标
项目 |
多模 |
单模 | |
可接收波长 |
850nm,1300nm |
1310nm,1550nm | |
检测器精度 |
±0.15dB |
±0.15dB | |
接收器解析度 |
0.01dB |
0.01dB | |
灵敏度 |
850nm:-13dBm; |
1310nm:-28dBm; | |
接收器饱和度 |
850nm:-6dBm; |
1310nm:-13dBm; | |
发射器输出 |
50μm |
62.5μm |
9μm |
*测量动态范围 |
50μm |
62.5μm |
9μm |
最大测量距离 |
850nm:双路: |
1310nm,1550nm: | |
最小测量距离 |
| ||
长度测量精度 |
绝对精度3%,可重复性:1%,显示解析度:1m,最小测量长度:5m | ||
网络规格 |
1000Base SX/LX,IEEE-802.3Z,100Base-F,10Base-FL/FB,ATM-155/622 | ||
工作环境 |
工作温度:18℃-30℃,环境气流:0.3Ms(20℃) |

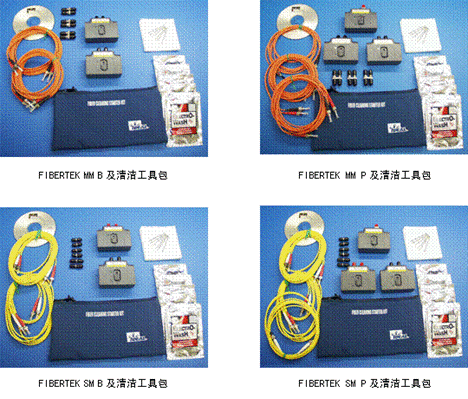

光纤选件工具包配置
光纤选件功能描述 |
型号 |
硬质工具包,850nm/1300nm ST适配器,ST光纤跳线,ST对接连接器 |
FIBERTEK MM B |
除提供FIBERTEK MM B所有配置外,增加TRACETEK MM 适配器 |
FIBERTEK MM P |
硬质工具包,1310nm/1550nm FC适配器,FC光纤跳线,FC对接连接器 |
FIBERTEK SM B |
除提供FIBERTEK SM B所有配置外,增加TRACETEK SM适配器 |
FIBERTEK SM P |
TRACETEK MM适配器,FC转ST光纤跳线 |
TRACETEK MM |
TRACETEK SM适配器,FC转ST光纤跳线 |
TRACETEK SM |
FIBERTEK MM B与FIBERTEK SM B全部配置 |
FIBERTEK ALL B |
FIBERTEK MM P与FIBERTEK SM P全部配置 |
FIBERTEK ALL P |
TRACETEK与FIBERTEK功能对照
光纤选件名称 |
测长度 |
测衰减 |
故障定位 |
光源波长(nm) |
TRACETEKTM |
√ |
√ |
1310 | |
FIBERTEKTM |
√ |
√ |
1310 & 1550 |
电源标准
标准配置
标准配套
可选附件
标准证书
