美国理想 IDEAL 线缆认证测试仪LANTEK 6
  • 仪器名称： 线缆认证测试仪
  • 仪器品牌：美国理想 IDEAL
  • 仪器型号：LANTEK 6
  • 送货时间：48小时内
  • 标准价格：不详
  • 本站售价：洽询
  • 关键参数：LANTEK 6/6A/7G 产品特点： •全中文操作界面及在线帮助 •主机采用业界最明亮的4英寸彩色VGA液晶显示器，远端机提供双行黑白液晶屏幕 •可直接以图形方式直观地显示测试结果 •应用专利技术，只需一套适配器即可完成信道、链路测试及现场校准，有效降低用户投资 •LANTEK6测试带宽达350MHz,超过6类/ISO E级标准 •LANTEK6A测试带宽达500MHz,满足增强6类标准 •LANTEK7G测试带宽达1000MHz,超过ISO F级标准草案 •信道与链路测试全部通过ETL III/IV级精度认证
加入购物车 加入收藏夹 无软件下载 无资料下载 厂商介绍

性能参数介绍

软件下载：        无

资料下载：         无

产品介绍

LANTEK 6 线缆认证测试仪





产品型号:LANTEK 6





LANTEK 6/6A/7G 产品特点：

 ·全中文操作界面及在线帮助

·主机采用业界最明亮的4英寸彩色VGA液晶显示器，远端机提供双行黑白液晶屏幕

·可直接以图形方式直观地显示测试结果

·应用专利技术，只需一套适配器即可完成信道、链路测试及现场校准，有效降低用户投资

·LANTEK6测试带宽达350MHz,超过6类/ISO E级标准

·LANTEK6A测试带宽达500MHz,满足增强6类标准

·LANTEK7G测试带宽达1000MHz,超过ISO F级标准草案

·信道与链路测试全部通过ETL III/IV级精度认证

·自动测试（包括图形）只需20秒

·LANTEK6可完全升级为LANTEK6A或7G，以最大的灵活性满足测试需要，充分保护用户资金投入

·嵌入式TDR功能，实现铜缆与光纤故障定位

·配合IDEAL首创的光纤选件可显示光纤链路中事件的距离与规模

·提供RS232及USB接口，实现上载测试结果及固件升级

·两个全功能PCMCIA插槽，可插接小型闪存卡（Compact Flash Memory），并可用于将来的功能扩展

·免费提供固件升级，并提供本地化的技术支持与维修

LANTEK 6/6A/7G性能指标



LANTEK 6/6A/7G 主要技术指标



测量指标

测量范围

分辨率

精度

长度

0－2000英尺

1英尺

±（3％＋3英尺）

延迟

0－8000ns

1ns

±（3％＋1ns）

特性阻抗

35－180Ω

0.1Ω

±（3％＋1Ω）

电容（合计）

0-100nF

1PF

±（2％＋20pF）

电容（每英尺）

0-100nF

0.1pF

±（2％＋1pF）

环路电阻

0-200Ω

0.1Ω

±（1％＋2Ω）

衰减

LANTEK6

1-350MHz

LANTEK6A

1-500MHz

LANTEK7G

1-1000MHz

0.1dB

*ETL III/IIIe/IV

近端串扰

LANTEK6

1-350MHz

LANTEK6A

1-500MHz

LANTEK7G

1-1000MHz

0.1dB

ETL III/IIIe/IV

回波损耗

LANTEK6

1-350MHz

LANTEK6A

1-500MHz

LANTEK7G

1-1000MHz

0.1dB

ETL III/IIIe/IV

远端串扰

LANTEK6

1-350MHz

LANTEK6A

1-500MHz

LANTEK7G

1-1000MHz

0.1dB

ETL III/IIIe/IV

底噪

< -90dB





动态测量范围

> 90dB















LANTEK 6/6A/7G工具包配置



部件名称

LANTEK6B

LANTEK6AB

LANTEK6AP

LANTEK6ATRV

LANTEK7GP

LANTEK7GTRV

便携工具包



∨



∨









测试仪主机（含电池）



∨



∨



∨



∨



∨



∨

测试仪远端机（含电池）



∨



∨



∨



∨



∨



∨

LANTEK Reporter分析软件

∨



∨



∨



∨



∨



∨

串口及USB通信电缆



∨



∨



∨



∨



∨



∨

2套话筒耳机及AC电源适配器



∨



∨



∨



∨



∨



∨

用户手册，快速指南及注册卡片



∨



∨



∨



∨



∨



∨

2支6类通用适配器及参考跳线



∨











2支6A类通用适配器及参考跳线





∨



∨



∨



∨



∨

2支7类TERA适配器及参考跳线











∨



∨

硬质工具箱







∨





∨



带轮旅行箱









∨





∨

PCMCIA适配器









∨



∨



∨



∨

64M闪存卡







∨



∨



∨



∨

USB接口闪存卡读卡器







∨



∨



∨



∨

2支备用电池







∨



∨



∨



∨

双槽快速充电器







∨



∨



∨



∨



TRACETEK 光纤选件

·唯一可实现局域网光纤故障定位线缆测试仪选件
·单端测量光纤长度,无需远端机或第二个操作者
·可沿测试光纤分析各反射事件
·图解事件发生的位置距离及数量
·提供与昂贵的OTDR类似的图形信息
·测试数据可上传PC机,并输出测试报告
·LANTEK?测试仪配备TRACETEKTM后,即可完成铜缆和光纤双重检测和故障定位任务
·与LANTEK其它适配器的装配方式相同，TRACETEK适配器同样采用内嵌式设计，有效防止意外损坏。



TRACETEK TM光纤选件技术指标

中心波长

1300nm，1310nm

最小反射事件检测

－40dB

检测器类型

INGaAs

检测距离

高精度

0-800m

中精度

250-850m

低精度

500-4000m

2套话筒耳机及AC电源适配器用户手册，快速指南及注册卡片

高精度

2m

中、低精度

8m

检测精度

±3％＋1m

显示精度

0.01m

多模输出功率

40mW，（＋16.5dBm）

多模光源类型

1300nm Fabry-Perot激光

单模输出功率

20mW，（＋13.5dBm）

单模光源类型

1310nm Fabry-Perot激光





FIBERTEK TM 光纤选件

·可对多模和单模光纤的长度、信号损耗和延迟进行认证
·850nm VCSEL光源，允许在多模光纤上进行千兆以太网检测认证
·允许对多模和单模光纤进行双向和双波长测量
·具有适用于最常用网络类型的自动测试功能
·可在多模和单模光纤上实现全双工对讲
FIBERTEK 光纤选件技术指标

项目

多模

单模

可接收波长

850nm,1300nm

1310nm，1550nm

检测器精度
（0～-15dB）

±0.15dB

±0.15dB

接收器解析度

0.01dB

0.01dB

灵敏度
（最小检测信号）

850nm：-13dBm；
1300nm：-26dBm

1310nm：-28dBm；
1550nm：-25dBm

接收器饱和度
（最大检测信号）

850nm：-6dBm；
1300nm：-13dBm

1310nm：-13dBm；
1550nm：-14dBm

发射器输出
（发射功率）

50μm
850nm：-6dBm；
1300nm：-14dBm

62.5μm
850nm：-5dBm；
1300nm：-13dBm

9μm
1310nm：-13dBm；
1550nm：-14dBm

*测量动态范围

50μm
850nm：-7dBm(2.0Km)；
1300nm：-12dBm(8.0 Km)

62.5μm
850nm：-8dBm(2.0Km)；
1300nm：-13dBm(8.6Km)

9μm
1310nm：-15dBm(15Km)；
1550nm：-14dBm(15Km)

最大测量距离

850nm：双路：500m,环路：1000m；
1300nm：双路：2000m,环路：4000m

1310nm，1550nm：
双路：3000m
环路：6000m

最小测量距离

5m

长度测量精度

绝对精度3％，可重复性：1％，显示解析度：1m，最小测量长度：5m

网络规格

1000Base SX/LX,IEEE-802.3Z,100Base-F,10Base-FL/FB,ATM-155/622

工作环境

工作温度：18℃－30℃，环境气流：0.3Ms(20℃)

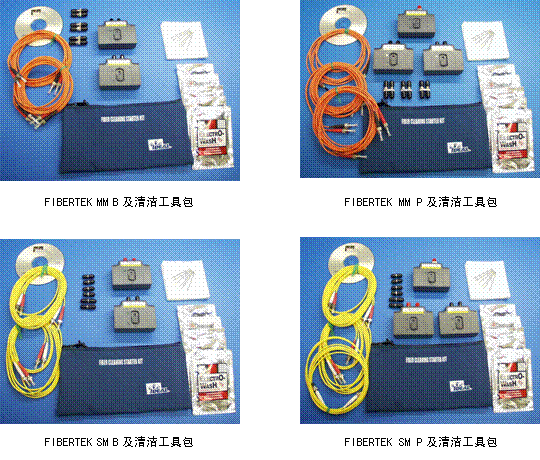

光纤选件工具包配置

光纤选件功能描述

型号

硬质工具包，850nm/1300nm ST适配器，ST光纤跳线，ST对接连接器

FIBERTEK MM B

除提供FIBERTEK MM B所有配置外，增加TRACETEK MM 适配器

FIBERTEK MM P

硬质工具包，1310nm/1550nm FC适配器，FC光纤跳线，FC对接连接器

FIBERTEK SM B

除提供FIBERTEK SM B所有配置外，增加TRACETEK SM适配器

FIBERTEK SM P

TRACETEK MM适配器，FC转ST光纤跳线

TRACETEK MM

TRACETEK SM适配器，FC转ST光纤跳线

TRACETEK SM

FIBERTEK MM B与FIBERTEK SM B全部配置

FIBERTEK ALL B

FIBERTEK MM P与FIBERTEK SM P全部配置

FIBERTEK ALL P

TRACETEK与FIBERTEK功能对照

光纤选件名称

测长度

测衰减

故障定位

光源波长（nm）

TRACETEKTM

√

√

1310
1300

FIBERTEKTM

√

√

1310 & 1550
1300 & 850

电源标准



标准配置

标准配套

可选附件



标准证书
