日本日置电池测试仪BT3562、BT3563
- 仪器名称:电池测试仪
- 仪器品牌:日本日置
- 仪器型号:BT3562、BT3563
- 送货时间:48小时内
- 标准价格:不详
- 本站售价:洽询
- 关键参数:■ 测量用途(例) ·高电压电池检查 ·电池模块检查 ·大型(低阻抗)单体电池检查 ·扣式电池的高速量产检查
性能参数介绍
软件下载: 无
资料下载: 无
产品介绍

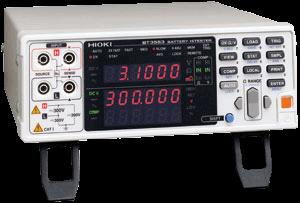

电池测试仪BT3562、BT3563
电池测试仪BT3562、BT3563?
1.也可测量高电压的电池组(仅BT3563)
现在,在电动汽车等中越来越多的使用高电压电池。以前日置3560最高仅能测量50V的电压,而现在BT3563最高可测到300V的电压,因此可用于高电压的电池。
2.可用于低阻抗值的测量和高精度的电压测量
电动汽车的电池越来越趋于低阻抗。BT3562、BT3563中新采用了以前日置(3560)的1/10的3mΩ,因此可以测量最小分辨率为0.1μΩ 的低阻抗。另外,在进行提高电池可靠性的精密电压测量中,可达到0.01%精度和10μV最小分辨率。
3.通过测量的高速化,提高量程检查的生产能力
追求测量的高速化,测量时间仅18ms,大大缩短了量产检查时间。
4.3mΩ~3000Ω的宽量程
两款产品都可用于宽广的测量范围,因此也可用于检查电子设备中备用的扣式电池的检查中。
5.可稳定测量阻抗
由于增大了测试电流,因此减小了来自外部干扰的影响。
6.通过监测探头接触情况,提高测量的可靠性
因为使用时检测探头的断线和接触不良的情况,所以可防止忽略由于探头原因造成被测物测量异常的情况,从而提高测量的可靠性。
■ 测量用途(例)
·高电压电池检查
·电池模块检查
·大型(低阻抗)单体电池检查
·扣式电池的高速量产检查
■ 主要参数
测量项目 |
阻抗/电压 |
测量方式 |
交流4端子法(1kHz) |
功能 |
ΩV/Ω/V |
额定 |
BT3563 |
输入阻抗 |
3mΩ/30mΩ/300mΩ量程:约90kΩ |
采样速度 |
EX.FAST/FAST/MEDIUM/SLOW 4阶段 |
响应时间 |
测量响应时间:约10ms ※响应时间根据参考值和被测物的不同而不同 |
整体测量时间 |
响应时间+采样时间 |
使用温湿度范围 |
|
保存温湿度范围 |
|
精度保证温湿度范围 |
|
额定电源电压 |
AC100V~240V(自动切换) |
体积 |
约215W×80H×295Dmm(不含突出物) |
重量 |
约2.4kg |
采样时间
功能 |
EX.FAST |
FAST |
MEDIUM |
SLOW | |
ΩV |
(50Hz) |
8ms |
24ms |
84ms |
259ms |
(60Hz) |
70ms |
253ms | |||
Ω |
(50Hz) |
4ms |
12ms |
42ms |
157ms |
(60Hz) |
35ms |
150ms | |||
V |
(50Hz) |
4ms |
12ms |
42ms |
157ms |
(60Hz) |
35ms |
150ms |
■ 主要参数
阻抗测量
量程 |
3mΩ |
30 mΩ |
300 mΩ |
3Ω |
最大显示值 |
3.1000mΩ |
31.000mΩ |
310.00mΩ |
3.1000Ω |
分辨率 |
0.1μΩ |
1μΩ |
10μΩ |
100μΩ |
测试电流 |
100mA |
100mA |
10mA |
10mA |
测量电流频率 |
1kHz±0.2Hz | |||
精度 |
±0.5%rdg. |
±0.5%rdg. ±5dgt. | ||
温度系数 |
(±0.05%rdg. |
(±0.05%rdg. ±0.5dgt.)/℃ | ||
开路端口电压 |
25V peak |
7V peak |
4V peak |
量程 |
30Ω |
|
3000Ω |
最大显示值 |
31.000Ω |
|
3100.0Ω |
分辨率 |
1mΩ |
|
100mΩ |
测试电流 |
100μA |
|
10μA |
测试电流频率 |
1kHz±0.2Hz | ||
精度 |
±0.5%rdg. ±5dgt. | ||
温度系数 |
(±0.05%rdg. ±0.5dgt.)/℃ | ||
开路端口电压 |
4V peak |
电压测量
量程 |
6V |
60V |
300V(仅BT3563) |
最大显示值 |
±6.00000V |
±60.0000V |
±300.000V |
分辨率 |
10μV |
100μV |
1mV |
精度 |
±0.01%rdg. ±3dgt. | ||
温度系数 |
(±0.001%rdg. ±0.3dgt.)/℃ |
