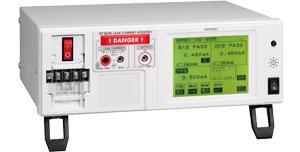

日本日置泄漏电流测试仪ST5540、ST5541
- 仪器名称:泄漏电流测试仪
- 仪器品牌:日本日置
- 仪器型号:ST5540、ST5541
- 送货时间:48小时内
- 标准价格:不详
- 本站售价:洽询
- 关键参数:■ ST5540、ST5541的特征 1.ST5540可用于医用电气设备和一般电子设备的所有标准试验 虽然含医疗设备在内的一般电子设备采用防止使用者触电的绝缘设计,但是时间过久可能会导致绝缘劣化。ST5540系列符合检测劣化情况的标准,可用于泄漏电流试验。(医疗设备可使用ST5540) 2.测量方法的变更缩短作业时间 原来机型(泄漏电流测试仪3156)用于特定标准试验时,需要切断被测设备的电源。而ST5540可以在不切断电源的情况下进行试验,从而缩短了作业时间。
性能参数介绍
软件下载: 无
资料下载: 无
产品介绍
泄漏电流测试仪ST5540、ST5541
为何需要泄漏电流试验?
虽然一般电子设备采用防止使用者触电的绝缘设计,但是长时间的使用后,由于设备的劣化,有时会发生设备泄漏电流的情况。这种泄漏电流是对人体非常有害的。特别是医用电气设备若发生泄漏电流的话,则导致无意识的患者将长时间的触电,并对身体造成较大的伤害。
因此,现在必须按照国际标准做固定的泄漏电流试验,而ST5540和ST5541可用于这些试验中。
■ ST5540、ST5541的特征
1.ST5540可用于医用电气设备和一般电子设备的所有标准试验
虽然含医疗设备在内的一般电子设备采用防止使用者触电的绝缘设计,但是时间过久可能会导致绝缘劣化。ST5540系列符合检测劣化情况的标准,可用于泄漏电流试验。(医疗设备可使用ST5540)
2.测量方法的变更缩短作业时间
原来机型(泄漏电流测试仪3156)用于特定标准试验时,需要切断被测设备的电源。而ST5540可以在不切断电源的情况下进行试验,从而缩短了作业时间。
3.最大到额定电流
满足了需要现场使用的客户的要求,让新产品的最大额定电流可达20A(原来机型15A)。由于可适应更大的电流,因此能用于生产设备和家电等新产品的泄漏电流试验中。而且,电压可达240V(最大264V)
4.符合国际标准IEC60601-1:2005
原来机型不符合该标准,而ST5540符合国际标准IEC60601-1:2005 3rd。这样,可测量0.1Hz~1MHz的泄漏电流。
■ 主要参数
测试电流 |
DC/AC/AC+DC/AC峰值 |
允许测试电流 |
最大50mA(DC/AC/AC+DC模式) |
测量量程 |
DC/AC/AC+DC模式:50μA/500μA/5mA/50mA |
体积 |
约320W×110H×253Dmm |
重量 |
约4.5kg |
■ 测量精度
测量模式:AC/AC+DC
量程 |
精度保证范围 |
分辨率 |
精度 | ||
0.1Hz≦f﹤15Hz(※1) |
DC≦f﹤100kHz |
100kHz≦f﹤1MHz | |||
50.00mA |
4mA~ |
10μA |
±(4.0%rdg+10dgt) |
±(2.0%rdg+6dgt) |
±(2.0%rdg+10dgt) |
5.000mA |
400μA~ |
1μA | |||
500.0μA |
40μA~ |
0.1μA | |||
50.00μA |
4μA~ |
0.01μA |
±4.0%f.s. |
±2.0%f.s. |
±2.0%f.s. |
●测量模式:AC峰值
量程 |
精度保证范围 |
分辨率 |
精度 | ||
15Hz≦f﹤10kHz |
10kHz≦f﹤100kHz |
100kHz≦f﹤1MHz | |||
75.0mA |
8mA~ |
100μA |
±(2.0%rdg+6dgt) |
±5.0%rdg |
±15.0%rdg |
10.00mA |
0.8mA~ |
10μA | |||
1.000μA |
100μA~ |
1μA |
±2.5%f.s. | ||
500.0μA |
40μA~ |
0.1μA |
±4.0%f.s. |
● 测量模式:DC
量程 |
精度保证范围 |
分辨率 |
精度 |
50.00mA |
4mA~ |
10μA |
±(2.0%rdg+6dgt) |
5.000mA |
400μA~ |
1μA | |
500.0μA |
40μA~ |
0.1μA | |
50.00μA |
4μA |
0.01μA |
±2.0%f.s. |
● 电压监测精度
量程 |
精度保证范围 |
分辨率 |
精度 |
300.0V |
85V~ |
0.1V |
±(5%rdg+10dgt) |
● 电流监测模式精度(测量方式:平均值响应、有效值换算)
量程 |
精度保证范围 |
分辨率 |
精度 |
|
|
|
±(2%rdg+5dgt) |
适合标准
ST5540符合以下标准。
1.国际标准
IEC60601-1:2005 3rd(Medical electrical equipment – Part 1: General requirements for basic safety and essential performance)
2.日本标准
JIS T 1001:1992、JIS T1002:1992“医用电气设备的安全通则、安全性试验方法通则”
JIS T 0601-1:1999“医用电气设备:安全相关的一般要求事项”
电源标准
标准配置
标准配套
可选附件
标准证书
