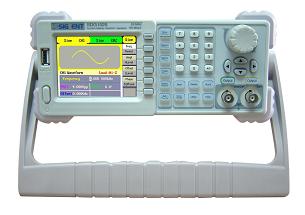

深圳鼎阳任意波形发生器SDG1000系列
- 仪器名称:任意波形发生器
- 仪器品牌:深圳鼎阳
- 仪器型号:SDG1000系列
- 送货时间:48小时内
- 标准价格:不详
- 本站售价:洽询
- 关键参数:主要特点 采用先进的DDS技术,双通道输出,125Msa/s采样率,14bit垂直分辨率 输出5种标准波形,内置48种任意波形 丰富的调制功能:AM、FM、PM、DSB-AM、FSK、ASK、PWM、Sweep、Burst,以及输出线性/对数扫描和脉冲串波形 丰富的输入输出:波形输出,同步信号输出,外接调制源,外接基准10MHz时钟源,外触发输入; 独特的通道耦合和通道复制功能 内置高精度、宽频带频率计,可测量范围:100 mHz ~ 200 MHz(单通道) 标准配置接口:USB Device,USB Host,支持U盘存储和软件升级;可选配GPIB接口 可与SDS1000系列数字示波器无缝互连 配置功能强大的任意波编辑软件,支持远程命令控制 任意波编辑软件EasyWave
性能参数介绍
软件下载: 无
资料下载: 无
产品介绍
SDG1000系列任意波形发生器
1、模拟传感器
2、实际环境信号
3、电路功能测试
4、IC芯片测试
5、研究与教学
技术参数:
型号 |
SDG1005 |
SDG1010 |
SDG1020 |
SDG1025 |
SDG1050 | |
最高输出频率 |
5MHz |
10MHz |
20MHz |
25MHz |
50MHz | |
输出通道数 |
2 | |||||
采样率 |
125 MSa/s | |||||
任意波长度 |
16 kpts | |||||
频率分辨率 |
1 μHz | |||||
垂直分辨率 |
14 bits | |||||
波形 |
正弦波、方波、三角波、脉冲波、高斯白噪声、任意波,内置48种任意函数波形 | |||||
正弦波 |
1μHz ~ 5MHz |
1μHz ~ 10MHz |
1μHz ~20MHz |
1μHz ~ 25MHz |
1μHz ~ 50MHz | |
方波 |
1μHz ~ 5MHz |
1μHz ~ 10MHz |
1μHz ~20MHz |
1μHz ~ 25MHz |
1μHz ~ 25MHz | |
脉冲 |
500μHz ~ 5MHz |
500μHz ~ 5MHz |
500μHz ~5MHz |
500μHz ~ 5MHz |
500μHz ~ 5MHz | |
锯齿波/三角波 |
1μHz ~ 300KHz |
1μHz ~ 300KHz |
1μHz ~ 300KHz |
1μHz ~ 300KHz |
1μHz ~ 300KHz | |
高斯白噪声 |
5MHz 带宽(-3dB) |
10MHz 带宽(-3dB) |
20MHz 带宽(-3dB) |
25MHz 带宽(-3dB) |
50MHz 带宽(-3dB) | |
任意波 |
1μHz ~ 5MHz |
1μHz ~ 5MHz |
1μHz ~5MHz |
1μHz ~5MHz |
1μHz ~ 5MHz | |
调制功能 |
AM、FM、PM、DSB-AM、FSK、ASK、PWM、Sweep、Burst | |||||
其他功能 |
频率计:测量范围100 mHz ~ 200 MHz | |||||
标准接口 |
USB Host & Device | |||||
选配接口 |
GPIB(IEEE-488) | |||||
尺寸 |
宽×高×深=229mm×105mm×281mm | |||||
概述:
SDG1000系列高性能的函数/真任意波形发生器采用直接数字频率合成(DDS)技术设计,能够产生精确、稳定、低失真的输出信号
主要特点
采用先进的DDS技术,双通道输出,125Msa/s采样率,14bit垂直分辨率
输出5种标准波形,内置48种任意波形
丰富的调制功能:AM、FM、PM、DSB-AM、FSK、ASK、PWM、Sweep、Burst,以及输出线性/对数扫描和脉冲串波形
丰富的输入输出:波形输出,同步信号输出,外接调制源,外接基准10MHz时钟源,外触发输入;
独特的通道耦合和通道复制功能
内置高精度、宽频带频率计,可测量范围:100 mHz ~ 200 MHz(单通道)
标准配置接口:USB Device,USB Host,支持U盘存储和软件升级;可选配GPIB接口
可与SDS1000系列数字示波器无缝互连
配置功能强大的任意波编辑软件,支持远程命令控制
任意波编辑软件EasyWave
